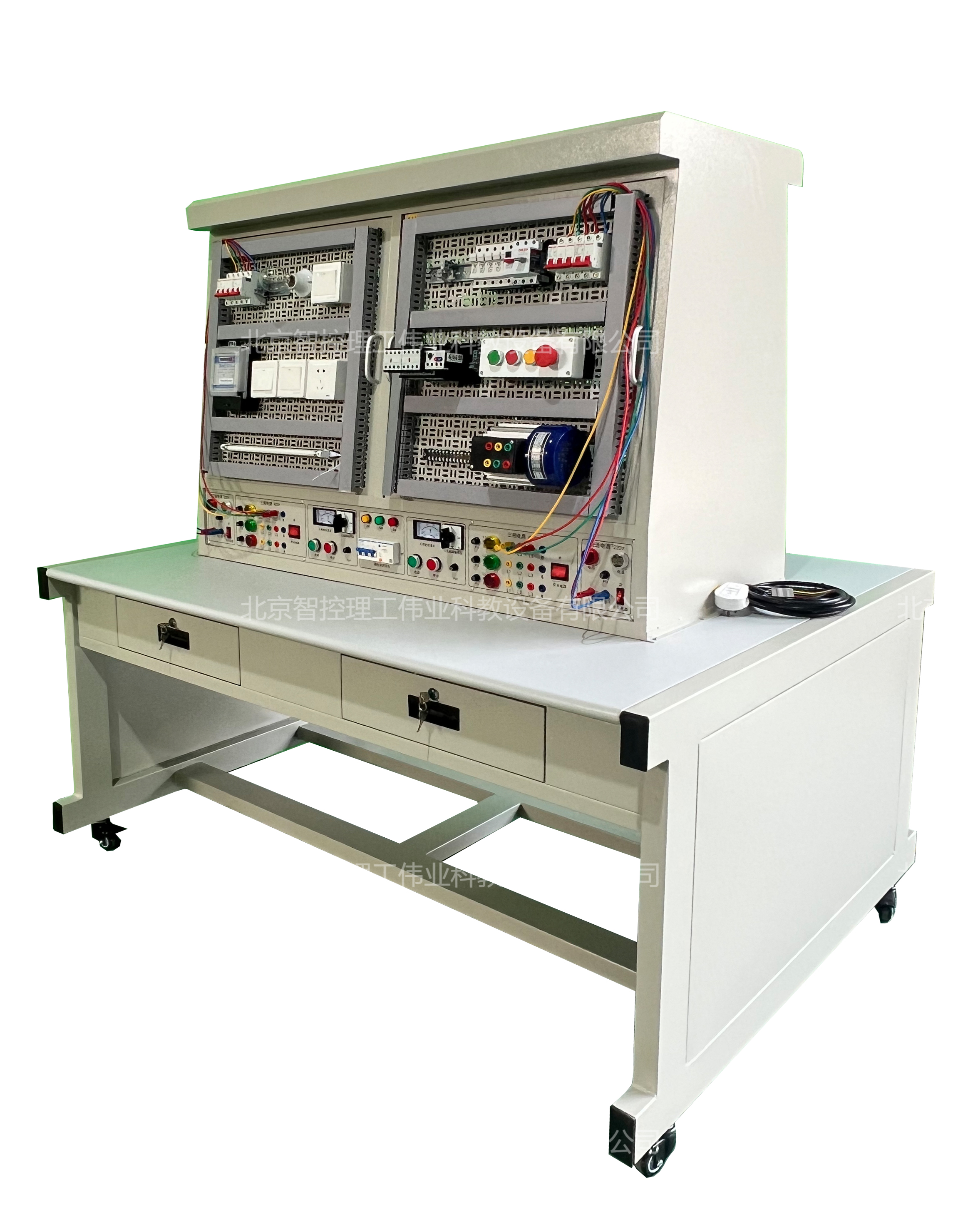

LGWK-DY04C型低壓電工實操考核設備（4工位）

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述
        LGWK-DY04C型低壓電工實操考核設備主要由實訓桌、網孔板組成，符合特種行業低壓電工考核要求：三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）、三相異步電動機正反轉控制線路的接線及安全操作（K22）、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作、單相電能表帶照明燈的接線及安全操作（K24）、導線連接（K25）操作者根據實訓線路進行元器件的布局、安裝、走線。接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。

二、特點
2.1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2.2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
2.3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
2.4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三、技術性能
3.1、工作電源：三相四線（或三相五線）～380V±5%  50Hz
3.2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3.3、裝置容量：＜1.5KVA
3.4、重量：＜200Kg
3.5、外形尺寸：1600mm×1100mm×1690mm（雙面）
四、實訓臺配備
4.1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
4.2、交流儀表
①交流電流表2只 ②交流電壓表2只
4.3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4.4、760*600mm網孔板4塊可以互換，采用優質鋼板數控機床沖孔，表面噴塑。
五、參考實訓項目
5.1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
5.2、三相異步電動機正反轉控制線路的接線及安全操作（K22）
5.3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
5.4、單相電能表帶照明燈的接線及安全操作（K24）
5.5、導線連接（K25）
六、配置清單
6.1、K21、配置清單

序號

名稱

型號

數量

1

三相電源開關

DZ47-63 3P D63

1個

2

兩相電源開關

DZ47-63 2P D40

1個

3

交流接觸器

CJX2-1201及輔助觸點F4-22

1個

4

熱繼電器

NR4-63/1.6-2.5

1個

5

熔斷器（含5A熔芯）

RT28-32

5只

6

斷路器

DZ108-20

1只

7

急停按鈕



1個

8

組合按鈕（帶3位按鈕盒）

NP2-BA45 Ф22

1個

9

三相異步電動機

180W/380V

2臺

10

接線端子

TB-1512

3條

11

實驗接線

Φ4護套自鎖線（5色）

10條

12

線槽

25*25mm

2米

6.2、K22配置清單

序號

名稱

型號

數量

1

三相電源開關

DZ47-63 3P D63

1個

2

兩相電源開關

DZ47-63 2P D40

1個

3

交流接觸器

CJX2-1201及輔助觸點F4-22

1個

4

熱繼電器

NR4-63/1.6-2.5

1個

5

熔斷器（含5A熔芯）

RT28-32

5只

6

斷路器

DZ108-20

1只

7

急停按鈕



1個

8

組合按鈕（帶3位按鈕盒）

NP2-BA45 Ф22

1個

9

三相異步電動機

180W/380V

2臺

10

接線端子

TB-1512

3條

11

實驗接線

Φ4護套自鎖線（5色）

10條

12

線槽

25*25mm

2米

6.3、K23配置清單

序號

名稱

型號

數量

1

三相電源開關

DZ47-63 3P D63

1個

2

兩相電源開關

DZ47-63 2P D40

1個

3

交流接觸器

CJX2-1201及輔助觸點F4-22

1個

4

熱繼電器

NR4-63/1.6-2.5

1個

5

熔斷器（含5A熔芯）

RT28-32

5只

6

斷路器

DZ108-20

1只

7

急停按鈕



1個

8

組合按鈕（帶3位按鈕盒）

NP2-BA45 Ф22

1個

9

補償電容

BZMJ0.4-16-3

1組

10

電流互感器

LMZJ1-0.5 50/5

1組

11

接線端子

TB-1512

3條

12

電流表

6L2   5A

1只

13

實驗接線

Φ4護套自鎖線（5色）

10條

14

線槽

25*25mm

2米

6.4、K24配置清單

序號

名稱

型號

數量

1

三相電源開關

DZ47-63 3P D63

1個

2

兩相電源開關

DZ47-63 2P D40

1個

3

交流接觸器

CJX2-1201及輔助觸點F4-22

1個

4

熱繼電器

NR4-63/1.6-2.5

1個

5

斷路器

DZ108-20

1只

6

急停按鈕



1個

7

組合按鈕（帶3位按鈕盒）

NP2-BA45 Ф22

1個

8

電能表

DDS666型單相電子式電能表

1臺

9

單控開關

86型單開單控

1個

10

日光燈

T4型28W

1套

11

5孔插座

86型

1個

12

低壓配電箱

塑料小型

1個

13

電流表

6L2   5A

1只

14

燈座



1只

15

燈泡



1只

16

開關

86單開雙控

2只

17

插座

86 5P插座

1只

18

實驗接線

Φ4護套自鎖線（5色）

10條

19

線槽

25*25mm

2米
